Сравнение LAUNCH EasyDiag и GOLO M-Diag. Разберем и посмотрим что внутри

Сравнение LAUNCH EasyDiag и GOLO M-Diag или разберем и посмотрим что внутри

Как я и обещал, провожу вскрытие и сравнение внутренностей LAUNCH EasyDiag и GOLO M-Diag (он же GOLO EasyDiag).

Но перед тем как провести вскрытие и распрощаться с товарным видом приборов, давайте сравним внешний вид этих двух свистков. Вот так они выглядят в оригинале

LAUNCH EasyDiag и GOLO M-Diag оригинальный внешний вид

А вот так они выглядят, если поменять местами их «колпачки»

LAUNCH EasyDiag и GOLO M-Diag меняем колпачки местами

Надо показать эти фотографии Китайским маркетологам, что бы они пополнили линейку двумя «новыми» моделями. Кстати с «колпачком» от EasyDiag M-Diag приобрел некоторую брутальность, и возможно в таком виде он бы даже лучше продавался, но это если не снимать крышку с этого куска Китайкой пластмассы.
Вот так выглядят упаковки этих приборов

LAUNCH EasyDiag и GOLO M-Diag устройства в упаковках

Как по мне так EasyDiag привлекательнее во всех отношениях:
— более презентабельная и солидная коробка
— более красивый внешний вид
— более качественные материалы корпуса
— и, до недавнего времени, меньшая цена

LAUNCH EasyDiag и GOLO M-Diag внешний вид устройств

Остается один закономерный вопрос, а чем же EasyDiag и M-Diag отличаются внутри, какая разница в их конструкции, что лучше?

GOLO M-Diag



Для этого пришлось разобрать два этих устройства. Первым я разобрал GOLO M-Diag. Изначально планировалось разогреть корпус устройства с помощью паяльного фена и аккуратно вытащить внутренности устройства из корпуса, но не тут то было. Там применен настолько жёсткий пластик и настолько хороший клей, что пришлось чередовать нагрев корпуса с работой отверткой как зубилом. Аккуратно конечно же сделать не получилось…

GOLO M-Diag в разобранном виде

Больше фотографий
GOLO M-Diag в разобранном виде

GOLO M-Diag в разобранном виде

Внутри я обнаружил двухплатную конструкцию, платы были намертво соединены между собой колодкой из двадцати перемычек. Одна плата с мультиплексором и процессором, а другая с блютуз модулем и системой питания. И да, есть USB разъем, в точности как на LAUNCH EasyDiag

Скачать фото в высоком разрешении dsc_9625.jpg (2.52 MB)
GOLO M-Diag главная плата и плата связи

На процессорной плате, она на фотографии снизу, уже с завода был отломан краешек платы, но это же китайский прибор, так что все в полном порядке, это норма.

На главной (процессорной) плате есть следующие маркировки:
LAUNCH 10200716 — ?
DBSCAR_MAIN_STM32F207 – название платы и используемый процессор
2015.05.29 – дата производства
V1.00.000 – версия платы

На плате «связи» есть следующие маркировки:
102200685 — ?
V1.00.000 – версия платы
2014.11.08 – дата производства

Переворачиваем платы

Скачать фото в высоком разрешении dsc_9615.jpg (2.47 MB)
GOLO M-Diag главная плата и плата связи

На процессоре наклеена наклейка «DBScar v1.03.000», могу только предположить что это версия прошивки процессора, эту наклейку конечно же нужно отодрать и посмотреть на процессор

Скачать фото в высоком разрешении dsc_9623.jpg (2.47 MB)
GOLO M-Diag главная плата и плата связи

На главной плате установлены:
процессор STM32F207IGH6 — datasheet (10$ на AliExpress)
мультиплексор JV700 — инфа (5$ на AliExpress)
так же на плате контакты похожие на подключение сервисного разъёма

На плате связи используется только два контроллера в блютуз модуле:
mx29lv800cbx81-70g
bc417

Когда я стал искать искать информацию по bc417 я нашел прямо эти же модули на AliExpress примерно по 7$ за модуль

Больше фотографий вы можете посмотреть под спойлером
GOLO M-Diag в разобранном виде

GOLO M-Diag в разобранном виде

GOLO M-Diag в разобранном виде

GOLO M-Diag в разобранном виде

GOLO M-Diag в разобранном виде

GOLO M-Diag в разобранном виде

GOLO M-Diag в разобранном виде

GOLO M-Diag в разобранном виде

GOLO M-Diag в разобранном виде

GOLO M-Diag в разобранном виде

GOLO M-Diag в разобранном виде

GOLO M-Diag в разобранном виде

GOLO M-Diag в разобранном виде

GOLO M-Diag в разобранном виде

GOLO M-Diag в разобранном виде

GOLO M-Diag в разобранном виде

GOLO M-Diag в разобранном виде

GOLO M-Diag в разобранном виде

GOLO M-Diag в разобранном виде

В итоге корпус GOLO M-Diag больше не пригоден к использованию и внутренности будут установлены в корпус от легендарного ELM327 (большой такой, не мини), пока что он лежит вот так

GOLO M-Diag лучше бы он поставлялся так

LAUNCH EasyDiag



Теперь перейдем к EasyDiag. Как и ожидалось за счет более качественного пластика разборка устройства, с помощью обычной отвертки, заняла не более 10 минут. При этом корпус, конечно, потерял товарный вид, но им всё еще можно пользоваться

LAUNCH EasyDiag В разобранном виде

Больше фотографий
LAUNCH EasyDiag В разобранном виде

LAUNCH EasyDiag В разобранном виде

LAUNCH EasyDiag В разобранном виде

LAUNCH EasyDiag В разобранном виде

LAUNCH EasyDiag В разобранном виде

LAUNCH EasyDiag В разобранном виде

Что же я обнаружил внутри? Абсолютно такие же платы, один в один. Все ревизии и даты совпадают, плата связи даже выпущена чуть позже чем такая же у M-Diag

Главная плата LAUNCH EasyDiag
LAUNCH EasyDiag Главная плата

Палата связи LAUNCH EasyDiag
LAUNCH EasyDiag Плата связи

На процессоре даже была такая же наклейка как на плате от M-Diag

LAUNCH EasyDiag Наклейка на процессоре

Посмотрев что все совпадает я не стал разбирать это устройство дальше, дабы не придумывать для него новый корпус

Можно сделать вывод



Это абсолютно одинаковые в плане железа устройства и все различия между ними только в программной части верхнего уровня, хотя кое-какие различия все-таки нашлись. В M-Diag, в отличии от EasyDiag используются более качественные контакты в диагностическом разъеме

Фотографии контактов
Контакт от GOLO M-Diag
GOLO M-Diag позолоченный контакт

Контакты от LAUNCH EasyDiag
LAUNCH EasyDiag обыкновенные контакты

После всех работ устройства выглядят так. EasyDiag готов снова в бой, а M-Diag ожидает нового корпуса

LAUNCH EasyDiag и GOLO M-Diag после разборки корпуса

Приборы покупались здесь (цены теперь изменились)



LAUNCH EasyDiag — ссылка — 38 USD
GOLO M-Diag — ссылка — 46 USD
230 комментариев Показать лучшие
Хорошо, спасибо, ознакомились… Отличия действительно есть… Дальше что?
Ребята, а будет ли работать мини принтер заказанный с Али экспресс за 1-2 т.р. с отломами для launch easy diag?
можно ссылку на принтер, тоже давно эта тема интересна?
либо такой ru.aliexpress.com/item/Free-shipping-x431-mini-printer-100-Original-X431-Diagun-Mini-Printer-X431-Diagun-Printbox-Launch-X/32740...
либо такой ru.aliexpress.com/item/IMP006-Hot-sales-pos58-thermal-printer-Mini-Bluetooth-Android-thermal-printer-receipt-printer-Reliability...
Хотя любой пойдет универсальный, у него своя прога, которая позволяет вставлять в него скрин, того же экрана с ломаной проги launch x431 pro под управлением андроид через адаптер easydiag
Второй вариант прикольней… Не привязан к ланча…
Интересно, на изи цена опять провалилась, а на мдиаг нет, странно всё это
Да китайцы уже выпустили новый свисткосос. Старые уходят в отстой. Кормёжка китайцев продолжается, а свисткофрения продолжает шествовать по миру победным маршем, вовлекая в свой пиз… ворот новых членов.
Он давно был)
тот же м диаг)
Кто-то уже пробовал отламывать easydiag из последних партий, отлом работает или китайцы все таки что-то натворили?
Работает по прежнему
не дает прислать демо и еобд.Может Китаицы че то поняли
Да есть такое, установите старую версию EasyDiag — с ее помощью можно Загрузить.
Может есть старая версия EasyDiag apk.
:CENSORED:
Китайцы уже давно всё знают.
Китайцы в последних партиях присылают адаптеры выпущеные в начале 2015 года.
Ну почему. Это не факт. Факт что они пропали. А почему пявились со старыми номерами нетрудно допетрить. Хотя и это время покажет Так где зелёные-кто что думает?

это «новый» желтый.
вскрою после того как окупится. думаю, на плате тоже 2015.
Так он работает или нет?
Куда он денется, конечно работает.
У многих такие.
а чего ему не работать? обычный старый желтый но из «новой партии». все видит, всё читает. единственное на чем он пока вспоткнулся — это для эксперимента Газель подключил с микасом. ноль на фазу — не видит) а вот январь — в лёт) ну ситроены, мазды, тойоты, wv, митсу по MUT2,… всё без проблем. да и откуда бы им взяться. как видно — даже прошивка не самая новая на них с завода.
Господа Подскажите Через Какую Программу Надо Активировать GOLO EasyDiag?
Добрый вечер. Может кто-нибудь подскажет: привезли мне из китая на днях желтый свисток, скачал программу с маркета, зарегестрировал, подключаю к авто, а он выдает предупреждение: ошибка связи с ECU а/м
куда копать?
Какой авто, какой год, какой мотор и какой софт? Или здесь экстросенсы!
додж дюранго 2007, rav4 2014. bmv e 60. софт из маркета easydiag. подключался через EOBD.до этого подключался через diagzone, ошибка та же
Софт какой? например bmv 49.55
Проблема Нет связи с шиной данных автомобиля. Софт видит иначе битвин аккординг софтвер писал бы. Может мультиплексор косячный на свистке. 7 ногу на осцилограф, питание на свисток, потом заходишь в любое Авто и пытаешься подключится, должна быть активность на к линии.
Может человек еобд подключается…
Все верно подключаюсь по еобд, через программу easydiag с маркета, diagzone с марками а/м удалил, на обоих программах одна и та же ошибка
ЕОБД не все авто видит.
Некоторые модели пробовал — не соединяется, в то же время нужная марка хорошо читает.
По eobd побывал Тойоты не вяжется. Протоколы опрашивает? там их 6 по порядку должно быть iso и всякие другие 9141 и т.д. а через диагзон тоже по eobd? По марке тойота к тойоте не пробывал?
Через diagzone тоже пробовал по марке тойота, и на дожде проверял тоже по марке, ситуация такая же: нет связи с EBU
: нет связи с EBU:
Тогда уж — ECU
купил пакет активатор не работает

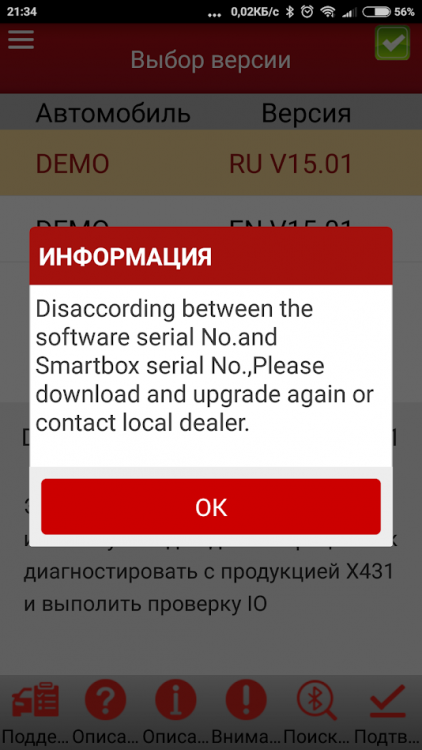

пишет ошибка Ошибка №4. Отсутствуют файлы необходимые для активации пакета марок.
не пойму чего не хватает
нет нужных версий ЕОБД и ДЕМО, скачанных оригинальной софтиной.
EOBD пишет v22.49, а в активаторе v22.47

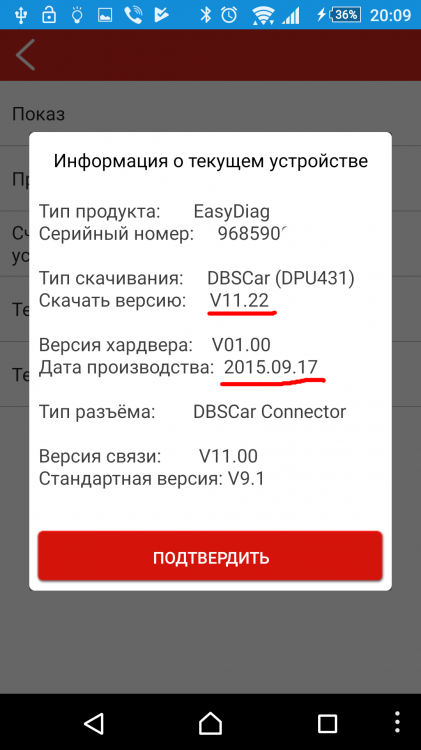

установил EZdiag захожу на свой аккаунт пишет вышла новая версия обновляю до версии 6.2.0
