Сравнение LAUNCH EasyDiag и GOLO M-Diag. Разберем и посмотрим что внутри

Сравнение LAUNCH EasyDiag и GOLO M-Diag или разберем и посмотрим что внутри

Как я и обещал, провожу вскрытие и сравнение внутренностей LAUNCH EasyDiag и GOLO M-Diag (он же GOLO EasyDiag).

Но перед тем как провести вскрытие и распрощаться с товарным видом приборов, давайте сравним внешний вид этих двух свистков. Вот так они выглядят в оригинале

LAUNCH EasyDiag и GOLO M-Diag оригинальный внешний вид

А вот так они выглядят, если поменять местами их «колпачки»

LAUNCH EasyDiag и GOLO M-Diag меняем колпачки местами

Надо показать эти фотографии Китайским маркетологам, что бы они пополнили линейку двумя «новыми» моделями. Кстати с «колпачком» от EasyDiag M-Diag приобрел некоторую брутальность, и возможно в таком виде он бы даже лучше продавался, но это если не снимать крышку с этого куска Китайкой пластмассы.

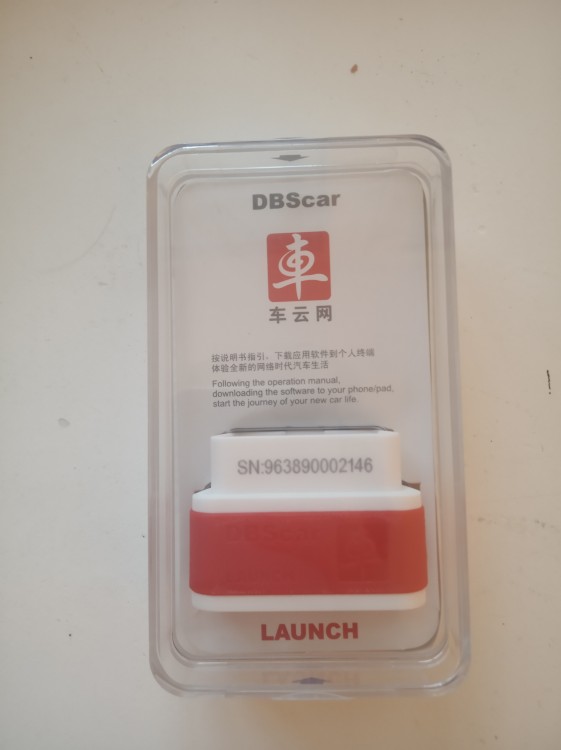

Вот так выглядят упаковки этих приборов

LAUNCH EasyDiag и GOLO M-Diag устройства в упаковках

Как по мне так EasyDiag привлекательнее во всех отношениях:
— более презентабельная и солидная коробка
— более красивый внешний вид
— более качественные материалы корпуса
— и, до недавнего времени, меньшая цена

LAUNCH EasyDiag и GOLO M-Diag внешний вид устройств

Остается один закономерный вопрос, а чем же EasyDiag и M-Diag отличаются внутри, какая разница в их конструкции, что лучше?

GOLO M-Diag



Для этого пришлось разобрать два этих устройства. Первым я разобрал GOLO M-Diag. Изначально планировалось разогреть корпус устройства с помощью паяльного фена и аккуратно вытащить внутренности устройства из корпуса, но не тут то было. Там применен настолько жёсткий пластик и настолько хороший клей, что пришлось чередовать нагрев корпуса с работой отверткой как зубилом. Аккуратно конечно же сделать не получилось…

GOLO M-Diag в разобранном виде

Больше фотографий
GOLO M-Diag в разобранном виде

GOLO M-Diag в разобранном виде

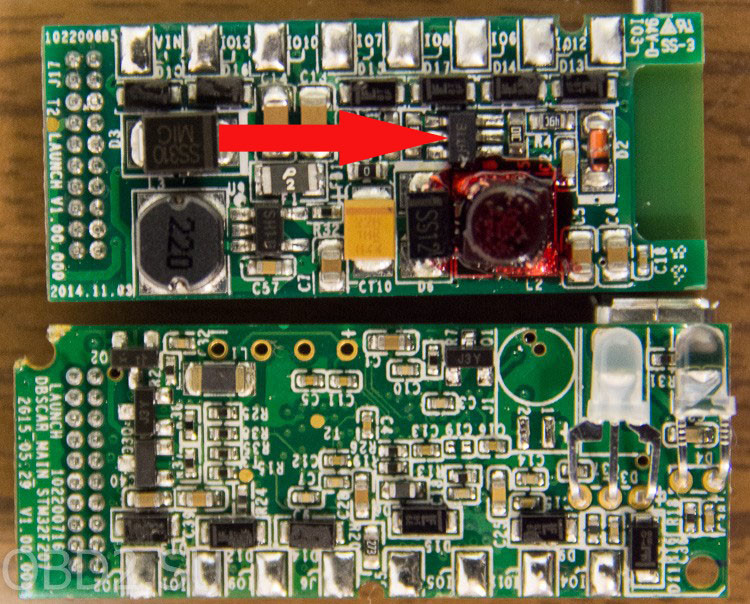

Внутри я обнаружил двухплатную конструкцию, платы были намертво соединены между собой колодкой из двадцати перемычек. Одна плата с мультиплексором и процессором, а другая с блютуз модулем и системой питания. И да, есть USB разъем, в точности как на LAUNCH EasyDiag

Скачать фото в высоком разрешении dsc_9625.jpg (2.52 MB)
GOLO M-Diag главная плата и плата связи

На процессорной плате, она на фотографии снизу, уже с завода был отломан краешек платы, но это же китайский прибор, так что все в полном порядке, это норма.

На главной (процессорной) плате есть следующие маркировки:
LAUNCH 10200716 — ?
DBSCAR_MAIN_STM32F207 – название платы и используемый процессор
2015.05.29 – дата производства
V1.00.000 – версия платы

На плате «связи» есть следующие маркировки:
102200685 — ?
V1.00.000 – версия платы
2014.11.08 – дата производства

Переворачиваем платы

Скачать фото в высоком разрешении dsc_9615.jpg (2.47 MB)
GOLO M-Diag главная плата и плата связи

На процессоре наклеена наклейка «DBScar v1.03.000», могу только предположить что это версия прошивки процессора, эту наклейку конечно же нужно отодрать и посмотреть на процессор

Скачать фото в высоком разрешении dsc_9623.jpg (2.47 MB)
GOLO M-Diag главная плата и плата связи

На главной плате установлены:
процессор STM32F207IGH6 — datasheet (10$ на AliExpress)
мультиплексор JV700 — инфа (5$ на AliExpress)
так же на плате контакты похожие на подключение сервисного разъёма

На плате связи используется только два контроллера в блютуз модуле:
mx29lv800cbx81-70g
bc417

Когда я стал искать искать информацию по bc417 я нашел прямо эти же модули на AliExpress примерно по 7$ за модуль

Больше фотографий вы можете посмотреть под спойлером
GOLO M-Diag в разобранном виде

GOLO M-Diag в разобранном виде

GOLO M-Diag в разобранном виде

GOLO M-Diag в разобранном виде

GOLO M-Diag в разобранном виде

GOLO M-Diag в разобранном виде

GOLO M-Diag в разобранном виде

GOLO M-Diag в разобранном виде

GOLO M-Diag в разобранном виде

GOLO M-Diag в разобранном виде

GOLO M-Diag в разобранном виде

GOLO M-Diag в разобранном виде

GOLO M-Diag в разобранном виде

GOLO M-Diag в разобранном виде

GOLO M-Diag в разобранном виде

GOLO M-Diag в разобранном виде

GOLO M-Diag в разобранном виде

GOLO M-Diag в разобранном виде

GOLO M-Diag в разобранном виде

В итоге корпус GOLO M-Diag больше не пригоден к использованию и внутренности будут установлены в корпус от легендарного ELM327 (большой такой, не мини), пока что он лежит вот так

GOLO M-Diag лучше бы он поставлялся так

LAUNCH EasyDiag



Теперь перейдем к EasyDiag. Как и ожидалось за счет более качественного пластика разборка устройства, с помощью обычной отвертки, заняла не более 10 минут. При этом корпус, конечно, потерял товарный вид, но им всё еще можно пользоваться

LAUNCH EasyDiag В разобранном виде

Больше фотографий
LAUNCH EasyDiag В разобранном виде

LAUNCH EasyDiag В разобранном виде

LAUNCH EasyDiag В разобранном виде

LAUNCH EasyDiag В разобранном виде

LAUNCH EasyDiag В разобранном виде

LAUNCH EasyDiag В разобранном виде

Что же я обнаружил внутри? Абсолютно такие же платы, один в один. Все ревизии и даты совпадают, плата связи даже выпущена чуть позже чем такая же у M-Diag

Главная плата LAUNCH EasyDiag
LAUNCH EasyDiag Главная плата

Палата связи LAUNCH EasyDiag
LAUNCH EasyDiag Плата связи

На процессоре даже была такая же наклейка как на плате от M-Diag

LAUNCH EasyDiag Наклейка на процессоре

Посмотрев что все совпадает я не стал разбирать это устройство дальше, дабы не придумывать для него новый корпус

Можно сделать вывод



Это абсолютно одинаковые в плане железа устройства и все различия между ними только в программной части верхнего уровня, хотя кое-какие различия все-таки нашлись. В M-Diag, в отличии от EasyDiag используются более качественные контакты в диагностическом разъеме

Фотографии контактов
Контакт от GOLO M-Diag
GOLO M-Diag позолоченный контакт

Контакты от LAUNCH EasyDiag
LAUNCH EasyDiag обыкновенные контакты

После всех работ устройства выглядят так. EasyDiag готов снова в бой, а M-Diag ожидает нового корпуса

LAUNCH EasyDiag и GOLO M-Diag после разборки корпуса

Приборы покупались здесь (цены теперь изменились)



LAUNCH EasyDiag — ссылка — 38 USD
GOLO M-Diag — ссылка — 46 USD
312 комментариев Показать лучшие
Здравствуйте уважаемые коллеги. Вскрывая iDiag повредил парочку компонентов (SMD конденсаторов). У кого есть раскрытый старенький iDiag и кому не сложно измерить эту парочку по ёмкости, если там конечно не резисторы стоят. У меня отвалившихся элементов не осталось. Видимо куда-то улетели, т.к. не сразу заметил. И если кто в курсе, что это за BT плата? Она персональная Ланчевская? HC-05,06,11 и т.д. не подойдут. Спасибо!
Присылайте фото, есть подопытный
Валерий, вот фото девайса:
Оригиналы фотоснимков:
:CENSORED:
:CENSORED:





Исходя из разводки платы, полагаю, что оба-конденсаторы.
Тело при подключении пищит как положено 2 раза и всё светится.
Пытался взять с донора (трупа)… не воспринимает, значит не в конденсаторах дело (если это конечно конденсаторы). Кто бы номиналы посмотрел.
А вообще подсунуть современную плату BT 5.0 возможно? Уже видел, как кто-то подкидывал китайского приёмопередатчика на первой странице. Что посоветуете?

P.S. Почему-то ссылки на оригиналы на ЯДиске не видны…





У меня БТ модуль такой-же как в шапке:
Скрытый текст
У вас номер платы 716, а у меня 605. У меня более старая версия. Там даже при небольшом разбросе в номерах выпуска уже могут быть глобальные различия, как в нашем с вами случае. Т.е. как правильно понимаю, такой же платы как у меня нет? Может быть форумчане помогут? Наверняка трупы есть у кого.
Ну или даташит на платы бы где накопать. У вас можно с лёгкостью определить назначение контактов платы BT, а вот у меня плата какая-то оригинальная… ну естественно она не оригинальная, просто устаревшая.
Нужно даташит на модуль искать
А где его искать? Мне кажется это весьма затруднительно. Даже если у реселлеров Launch спросить, то они тоже ответят, мол ремонту не подлежит…
Тот что у меня похож на HC-06 может и у Вашего прототип есть?
Ну это понятно, что у вас 06. Мне ни HC-05, ни 11, ни другие не подойдут. Уже искал. Поищу конечно снова, но вероятность небольшая, если добрые люди не помогут.
Господа, а кто подскажет, для чего в iDiag разъём MicroUSB? что он там делает и как его можно использовать? Так же интересны даташиты на устройство, если они конечно просочились в сеть. Спасибо.
Нашёл новенькие платы BT-модулей для ремонта. Если кому нужно-пишите в ЛС, у меня их с запасом. У кого-бы найти запчасти для iDiag и EasyDiag?
Так же рассмотрел бы вопрос покупки новых по сходным ценам. Если что-в личку.
Может кто-нибудь знает, зашит-ли серийный номер в BT модуль? Мне так кажется что да, т.к.:
1. При обнаружении ранее наименование BT состояло из серийника.
2. После замены BT модуля наименование стало ISSC.

Вам следует ознакомится с даташитам блют. модулей, а также с их прошивками что там и чем их прошивать.
Это я и сам знаю, да только вот пока не нашёл даташит на этот модуль. Не скажу что так прям сильно искал, но лёгкий поиск результатов не дал. Чем их прошивать тоже прекрасно знаю. В моём случае проще перекинуть память, чем шить.

Кстати, а с белыми никто не сталкивался? В чём их отличие от красного и жёлтого? Насколько я знаю, белые в России не продавались
Угу… они не для рынка СНГ.
Скрытый текст
такие тоже есть у нас в Росии в продаже
Здравствуйте. С Новым 2019 Годом! Ну допустим есть, но что у них внутри стоит и можно-ли их привести в состояние "равновесия"? Второй вопрос пока не столь актуален, т.к. он истекает и ответа на первый. Откуда дровишки? Какой сайт магазина и цены? Это можно в личку кинуть. С бесплатной доставкой из Европы стоит 59 баксов.
Стоит СТМ32 и jv700 есть. Единственное нужно прошить блютуз. Название у блютуза DBScar.
Придётся попробовать сделать. А внутренности потрохов имеются? Буду проводить испытания.
После праздников смогу скинуть. Если напомните
А где они в Европе по 59?
Подскажите пожалуйста-что это за два элемента? И чем можно заменить… Принесли мертвый лаунч-оба "резистора" сгорели, отталкиваться не от чего...
Вы бы еще поразмытей фото выложили. офигенно все видно. А с чего вы решили что это резисторы? И как отталкиваться не от чего, когда они многократно там такие стоят?
За качество извиняюсь, пришлось отсюда взять, а то было бы ещё хуже)
Спасибо за отклик на проблему, на неделе заберу свой свисток и уже будет образец от чего идти)
с права танталовый конденсатор, с лева хй знает…
Слева — сопротивление 1 кОм, справа — конденсатор 20Нф
Всем здрасте
Разобрал голо каркаре2
Кому интересно посмотреть?)
Работает на отломе в х431pro
читает только двигатель на ренж ровере пегас.другие эбу не берёт.никто не вкурсе может его как то прошить мона через даташит?)
Наклейка на процессоре golo1s
Мультиплексора нет(((
Ну ещё газельку читает от и до
Продавец мне говорил что к-линию читает.кто что про этот свисток чё ещё может рассказать?
на месте мультиплексора 2 шт. tja 1044
с другой стороны от процессора 1 шт. winbond 25q128jvsq
А какая стоимость у кар каре 2?
Это каркаре 2?
Прочитал не внимательно.
Так он вроде не имеет полного функционала, в отличие от его предшественника.
Или я ошибаюсь?
у меня есть по 3000 руб в Спб
