Новый адаптер LAUNCH EasyDiag 3.0

LAUNCH EasyDiag 3.0

Вчера вечером Рашен пост наконец-таки доставила мне долгожданную посылку с LAUNCH EasyDiag 3.0. Адаптер был куплен на AliExpress у этого продавца за 4 400 руб (приблизительно 75$). Заказ отправлялся долго, около 11 дней, т.к. на момент заказа, насколько я понял, адаптеров у продавца еще не было, их вообще не было нигде, но заказ уже можно было оформить. И по прибытии на мое почтовое отделение она попросту исчезла из всех баз на целых 5 дней, короче с получением сплошное невезение.


Но вот вчера вечером она наконец-таки приехала на почту. При получении был немного удивлен насколько крупная посылка пришла, по габаритам в 2-3 раза больше чем EasyDiag 2.0.

Сравнительные размеры LAUNCH EasyDiag 3.0 и EasyDiag 2.0

Больше фотографий коробки
LAUNCH EasyDiag 3.0 коробка

LAUNCH EasyDiag 3.0 коробка

LAUNCH EasyDiag 3.0 коробка

LAUNCH EasyDiag 3.0 коробка

LAUNCH EasyDiag 3.0 сравнение размеров с EasyDiag 2.0

LAUNCH EasyDiag 3.0 коробка в руках

На коробке устройства написано предназначениеадаптера, что он может делать, и какие системы автомобиля сканировать

LAUNCH EasyDiag 3.0 коробка

Из этих надписей можно узнать что разработано устройство в 2017 году

LAUNCH EasyDiag 3.0 коробка

А тут указано что работает оно с Apple или Android устройствами, что им можно погасить лампу "Check Engine", Прочитать и стереть коды (видимо неисправностей имели ввиду), построить графики данных в реальном времени и многое другое! Так же напечатан QR код для загрузки приложения.

LAUNCH EasyDiag 3.0 коробка

От вскрытия коробка "защищена" наклейкой которая не от чего не защищает и можно её отклеить и заклеить обратно и ничего не будет видно.

LAUNCH EasyDiag 3.0 коробка

Внутри коробки расположена небольшая инструкция от адаптера и вклеенный в нее код активации устройства, никакого конвертика с кодом теперь нет, небольшая наклейка и всё. Инструкцию я как смог оцифровал в формат PDF, можете скачать её отсюда

Кроме инструкции внутри находится сам адаптер и OBD2 удлинитель, причем адаптер уже подключен к удлинителю.

LAUNCH EasyDiag 3.0 содержимое коробки

Адаптер вместе с удлинителем в длину около 43 см.

LAUNCH EasyDiag 3.0 вместе с OBD2 удлинителем

Удлинитель очень высокого качества и сам по себе сделан очень хорошо, придраться тут не к чему. Материалы использованы очень качественные, а сама сборка высочайшего уровня. Обычные OBD2 удлинители рядом с таким выглядят нелепо.

LAUNCH EasyDiag 3.0 фирменный OBD2 удлинитель

Больше фотографий фирменного OBD2 удлинителя
LAUNCH EasyDiag 3.0 фирменный OBD2 удлинитель

LAUNCH EasyDiag 3.0 фирменный OBD2 удлинитель

LAUNCH EasyDiag 3.0 фирменный OBD2 удлинитель

LAUNCH EasyDiag 3.0 фирменный OBD2 удлинитель

LAUNCH EasyDiag 3.0 фирменный OBD2 удлинитель

LAUNCH EasyDiag 3.0 фирменный OBD2 удлинитель

LAUNCH EasyDiag 3.0 фирменный OBD2 удлинитель

LAUNCH EasyDiag 3.0 фирменный OBD2 удлинитель

Ну и сам EasyDiag 3.0 в сравнении с EasyDiag 2.0

LAUNCH EasyDiag 3.0 в сравнении с EasyDiag 2.0

LAUNCH EasyDiag 3.0 в сравнении с EasyDiag 2.0

На задней части устройства теперь нет USB порта и светодиодов, сплошная наклейка с названием модели, рабочим напряжением и потреблением тока.

LAUNCH EasyDiag 3.0 наклейка на задней части адаптера

Устройство теперь можно полностью разобрать не разрушая его корпус, для этого нужно отвинтить 4 винта по бокам

LAUNCH EasyDiag 3.0 для начала необходимо открутить четыре винта

Затем следует аккуратно отклеить наклейку на задней части устройства, под наклейкой мы обнаружим пропавший USB порт и отверстие, с начала я подумал что это скрытая кнопка hard reset, но позже выяснилось что там установлен светодиод.

LAUNCH EasyDiag 3.0 отклеивание наклейки на задней части устройства

Помимо всего этого корпус еще снабжен защелками, и разобрать его совсем аккуратно из-за защелок не получилось

LAUNCH EasyDiag 3.0 в разобранном виде

Сама нутрянка теперь тоже полностью разборная

LAUNCH EasyDiag 3.0 разобранный

LAUNCH EasyDiag 3.0 разобранный

Фотографии плат в высоком разрешении
Кликните по фотографии чтобы скачать в высоком разрешении

LAUNCH EasyDiag 3.0 главная плата. Вид 1

LAUNCH EasyDiag 3.0 главная плата. Вид 2

LAUNCH EasyDiag 3.0 вторичная плата. Вид 1

LAUNCH EasyDiag 3.0 вторичная плата. Вид 2

LAUNCH EasyDiag 3.0 плата коннектора

Итак, суда по внутренностям прибора, это логическое продолжение EasyDiag 2.0 и всей его линейки, только уже доработанное, и доработанное, вероятнее всего, в плане защищенности железа по питанию, и усовершенствования преобразования сигналов.

В основе прибора лежит процессор STM32F207IGH6 и мультиплексор JV700 от EasyDiag 2.0, а это значит что, при правильном подходе, прибор должен работать с теми же программами с которыми работает и EasyDiag 2.0 (подробный обзор внутренностей EasyDiag 2.0 можете посмотреть здесь).

В плане "экспериментов"  с железом, заменой процессора, прошивкой bluetooth модуля, да и просто залить/считать дамп теперь стало намного проще, корпус и сами платы теперь полностью разборные, контакты для программатора остались.

Общие впечатления от прибора: по моему получился удачный прибор, во-первых он стал ремонтопригодным, во вторых прибор увеличился в размерах и получил более продвинутое (по сравнению с EasyDiag 3.0) железо, ну и полигон для экспериментов подготовили очень удачно.

К сожалению пока не успел даже зарегистрировать прибор, всё время ушло на обработку фотографий и написание материала, да и по программной части нужно делать отдельную статью, а по железу лично я остался доволен прибором. Прибор покупался на AliExpress по этой ссылке.
152 комментария Показать лучшие
готов участвовать в складчине, но на сайте новичок, где можно будет узнать реквизиты и нужную сумму для оплаты? Спасибо.
а можете одобрить заявку будущему клиенту? или необходимо будет приобрести доступ, а только потом уже скидываться в складчину? Спасибо.
how much to donate I can donate via paypal
я тож новичок у вас, но я бы тоже вложился в тему
Вопрос тем кто шьет 3,0 через СТлинк. Поделитесь чем лучше зацепиться к контактам без пайки, на проводках как то не очень надежно)))
Лучше контактики впаять

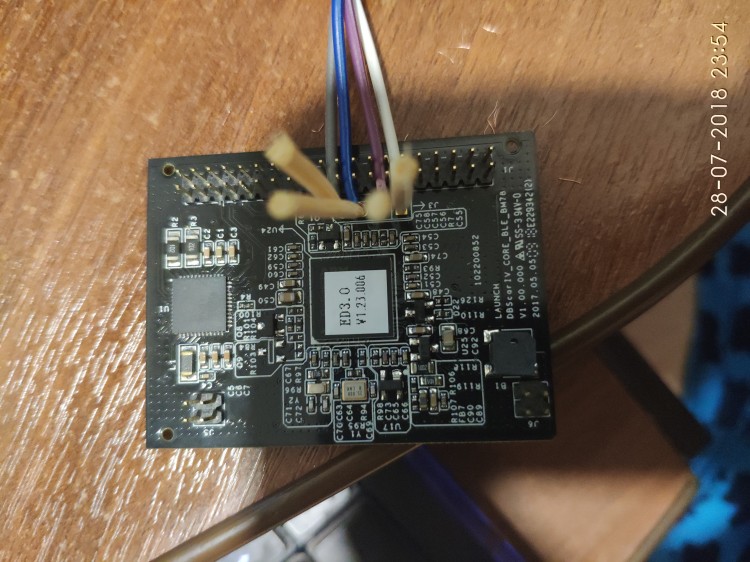

Я зубочистками зафиксировал и прошился.
Ребят, нужна помощь! Случилось неладное, из-за кривости рук отлетел резистор R98. Тот который нужно замкнуть. Интересует какое у него сопротивление. Может есть кто может проверить, или есть схема платы? Спасибо!
Домой позже приеду проверю, напишу…
Компаунд крепкий. Феном не получилось, сильно грелась плата. Соскабливал скальпелем.
Такое ощущение от фото, что сканер на костре грелся.
не грел. на холодную ковырял
Ты его каким феном грел? Завод СтальМаш? Я в ахуе если честно…
не грел. ковырял на холодную. фото с микроскопа
Чем ковырял? Боюсь спросить даже
точно не зубилом. предложите свой вариант и покажите результат
нагрев с помощью паяльного фена на 350 градусах поплавил пластмассу ножек, а компаунду хоть бы хны.
Да обыкновенным феном (бабским) греется нормально. Потом дунул на смолу, она и отлетела.
А деталюшки выдерживают и большую температуру.
пора делать инструкцию, как отколупать компаунд))))))
женский фен обычно дает не больше 60-70 градусов, некоторые выдают до 80, но это скорее исключение, а комментах народ писал, чтоб убрать пасту, нужно 120-150 градусов.
С изика я не снимал компаунд, но снимал с техники Леново, так вот там примерно он отходит от 110-120 градусов… Не думайте, что пытаюсь уличить в недостоверности, тем более есть пруфы фоток, просто самому интересно разобраться. Изика такого нет попробывать…
Вот смотри я на сканере 2,0 смолу убирал.
Это так было:

Кстати, такой вопрос: а что с обратной стороны платы? Тоже залито смолой?
