Одноплатный клон Autocom в 2020 году

Одноплатный клон Autocom с AliExpress

Попался на глаза не дорогой одноплатный клон автокома. Стоимость приблизительно на 25% процентов ниже чем на подобные предложения (3 200 рублей с доставкой или 43$), продавец хороший, отправляет через день после оплаты, доставка IML до двери. Ссылка: https://aliexpress.com/item/4000144941942.html
Заказал, через 5 дней после заказа уже получил.

В комплекте пришло:
1. Сканер
2. USB шнур
3. Диск (на диске Autocom Cars 2017.01 от hex)
4. Наклейки

Одноплатный клон Фгещсщь с AliExpress

На сканере есть что-то вроде гарантийных наклеек

Delphi DS-150E с AliExpress

Которые без труда отклеиваются и приклеиваются заново не оставляя ни каких следов вскрытия

Однопланый Autocom CDP Plus с AliExpress

Разбирается этот корпус как и раньше, кстати примечательно что наконец-таки снизу стали делать нормальную резиновую заглушку, а не пластиковую как раньше

Delphi DS-150E нижняя часть корпуса

Сканер разобран, плата извлечена

Delphi DS 150E в разобранном виде

Фото платы:

Скачать в полном размере autocom-2020-top.jpg (1.99 MB)



Скачать в полном размере autocom-2020-down.jpg (1.45 MB)



Вроде все на месте, сборка нормальная, но можно её сравнить с платой из прибора купленного в 2017 году

GIF анимация сравнения плат



Как можно видеть из конструкции в целях удешевления удалили бьюзер (пищалку), блутуз модуль стал явно меньшего размера и огромной антенной, кварц на 25 МГц теперь в другом исполнении, некоторые нулевые сопротивления также поменяли свои корпуса.

Сама плата претерпела незначительные изменения, но они есть, можете посмотреть на GIF-ке.

Попробовал на машине, помне как старый работал, так и новый, никакой разницы в работе не заметил. Потом сталь скучно и решил впаять бьюзер, что-бы из него хоть что-то пищало, впаял обычный 5 вольтовый пассивный бьюзер, ни звука не услышал, потом замерил осциллографом что приходит — ни чего короче не приходит, нужно проверять схему включения.

Внимание: перед выбором прибора прочитайте этот комментарий  — заострите внимание на установленных в приборе реле, они должны быть 5-и вольтовые, никак не 3-х вольтовые. В статье как раз рассмотрен прибор с 3-х вольтовыми реле, от его покупки лучше отказаться.

А так приборчик за свои деньги отличный, всем советую. Ссылка на магазин AliExpress: https://aliexpress.com/item/4000144941942.html
26 комментариев
Может он и хорош за такие бабосы, но с релями на 3 вольта он долго не проработает. Сколько сопротивление реле? Без обид.
Думаете обмотки посгорают?
Если не лезть в грузовые, думаю релюхи на 3 норм
Короче все печально с этими 3-х вольтовыми реле, вот их даташит: ud2-3nu.pdf (184 KB)

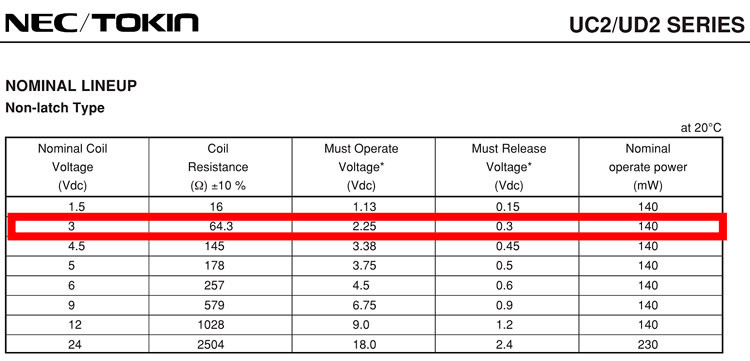

Открываем, находим таблицу:



Для начала мерим сопротивление, тут все как положено, на всех примерно 63.5 — 64.5 Ом, даташиту соответствует:



Потом мерим напряжение которым они управляются



Короче я намерил 5 вольт, кажется небольшой перебор



Рассчитаем по закону Ома мощность в цепи:
P = U *U/R,
где P — мощность, U — напряжение, R – сопротивление

0,397 = 5,034 * 5,034 / 63,8

При этом в даташите указана номинальная мощность 0,140 Вт — номинальная мощность на реле превышена в 2,84 раза при использовании 3-х вольтовых реле nec

А если рассчитать на 5-и вольтовые реле

0,142 = 5,034 * 5,034 / 178 — тут все соответствует даташиту на реле, 0,002 Вт можно списать на погрешность.

Вывод: от покупки прибора с 3-х вольтовыми реле лучше отказаться.
Следует еще посчитать пропускную способность на канал полевиков дешифраторов. Выходов два.  Или занижать питание на все реле таким образом, чтобы не пострадала вся схема или  все реле менять. Такая ситуация сейчас с многими вариантами одноплатников. Например мне попался одноплатник с новыми реле NEG с маркировкой на 4.5 вольта, но на деле все реле оказались на 3 вольта. Были куплены 30 штук бывших в использовании реле axicom на 5 вольт, 220 Ом среднее значение, за 14 баксов. Перепайка окончилась не удачно. На отрывал дорожек и т.д. Возможно нужно было все их выкусить кусачками, что мне это показалось варварством. Может просто не хватило опыта. Вторую половину 3-х реле сдул феном 350 -380 градусов. Плата слегка покрыта лаком, поэтому перед монтажом  лучше подержать плату в растворителе. Короче, не имея опыта лучше этим не заниматься.  Оторвал 14 пятачков и дорожек.  Возможно сейчас было бы все по другому, Имеется  саморегулирующийся силиконовый подогрев размером 10х5 см на 180 градусов на 12 В питание, который можно подкладывать под плату на определенный участок. Маска для восстановления BGA и т.д. Если подогревать всю плату, то лучше зажать струбциной усб драйвер, т.к. снизу на основании он имеет металлическую подложку и при расплавлении припоя скорее всего микруха хапнет воздуха и станет раком, после этого отвалится усб порт. В принципе одноплатники с 3-х вольтовыми реле, если не висеть по 30 мин и больше работают, но все равно через некоторое время релюхи по выносят дешифраторы и там дальше. На каких то марках участвуют по 10 реле, загляните в datasheet дешифратора и получается что нагрузка на них с такими реле на один ключ больше допустимой.  Также полностью изменилась схема и появились перемарки с пустышками микросхем. Но это другая история. Не советую использовать схему реле, которая бродит в нете. Она неправильная, при восстановлении дорожек и пятаков лучше зарисовывать самому, чтобы потом проверять, когда впаяете новое реле. Не знаю, видно автор перед зарисовкой не сдувал реле или не посмотрел даташит на них. Скорее первое, поскольку там систематическая ошибка по средним контактам всех релюх. Ну вот такая история. Думается будет кому то полезен мой неудачный опыт (((

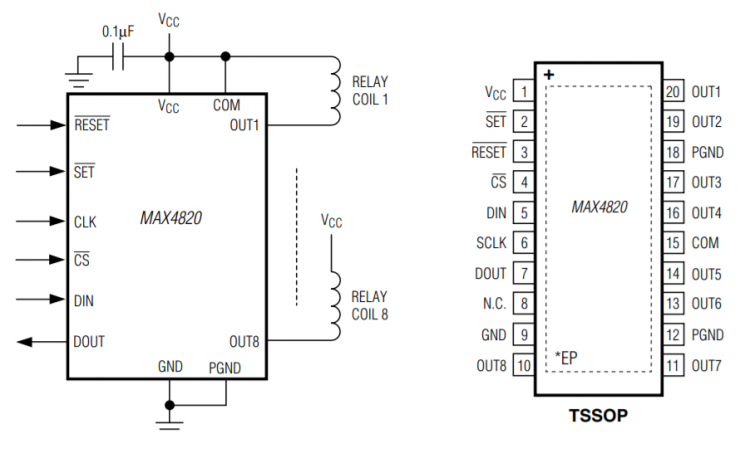

Я так понимаю релюшками управляют max4820, судя по даташиту этот драйвер работает от 3 до 5.5вольт



Естественно в Китайском варианте это все питается от 5 вольт, судя по типовой схеме включения, можно перекинуть питание на 3 вольта, тогда по расчетам релюшки будут работать в аккурат на 0,141 Вт, как по даташиту



А вот какая максимальная нагрузка на один канал драйвера реле в даташите на указано, написано только что не менее 70 mA гарантировано



Короче попробую то что на фото красным отмечено на 3 вольта перекинуть



Не знаю только если запитать драйвер от 3 вольт, а управление будет работать от 5 вольт выгорит или нет
Вечером нашел минутку, взял самое тонкое жало на паяльник, пинцет, короче еще микроскоп нужен. ничего не видно…
В схемотехнике на долгострой разрабатывают таким обрзом, чтобы постоянная нагрузка была в трое меньше максимальной. Если заявлено на канал 70ма, то делем на 3 и получаем 20-30ма должно быть. В случае с 3-х вольтовыми реле получается в реале 60 ма грубо. Таким током питается майн реле в автомобилях. Теперь предположим сработало 5 реле, это будет 300ма, 10 реле 600ма. Плюс еще проц там и блютуз, светодиоды и получается почти один ампер жрет диагностика. Сковородка. Плата будет разогреваться вжуть просто, тем более вентиляции особой то нет. Еще контакты будут клацать с дикой громкостью и неисключено залипание. Обмотки будут сильно греться, что приведет к межвитковому  к.з. и дешифратор рано или поздно получит на канал свои 500 ма т.к. переход сток исток кюча обычно 10 Ом. В один прекрасный день прибор начнет вести себя неадекватно
