MultiDiag pro plus или самый дешевый клон автокома

MultiDiag pro plus или самый дешевый клон автокома

Старался никогда не покупать у Китайцев самые дешевые товары, но после нового года просто из любопытства заказал самый дешевый клон автокома что был на тот момент, цена составляла 36.55$. Продавец вроди бы более или менее работает целых 5 лет, называется china auto king, но вот рейтинг 94.6% по моим меркам маловат, обычно смотрю не менее 98% положительных отзывов, но возможно это связано с тем что он торгует товарами низкой ценовой категории, отсюда и менее высокое качество товаров. В общем вот ссылка на этот недорогой клон автокома

Спустя, гдето-то 6 дней после заказа сканер был отправлен, а вот ехал он еще около 50 дней, в общем ждал долго, целых два месяца. Наконец он приехал

Прибор упакован в стандартную картонную коробку в которых ездят все клоны автокомов

Упаковка MultiDiag pro plus

На коробке 2 наклейки с надписями на отборной Китайщине

MultiDiag pro plus наклейки на коробке

Cодержимое коробки:
1. Сканер
2. Кабель для автомобиля
3. Кабель для компьютера
4. Стандартная Китайская автокомовская наклейка, которую в этой модификации некуда прилепить, потому что нет места
5. диск с ПО от Китайского хекстустаффа

MultiDiag pro plus содержимое посылки

Когда заказывал, в заголовке была указана версия ПО 2015.1, а прислали 2015.3 (замаскированный 2014.1) который я так и не смог активировать, потому что один из файлов нужно было отправлять продавцу, а мне этого просто не хотелось делать, да и зачем если есть отличные сборки 2014.3.2 от proxozyj

Диск с ПО
Autocom 2015.3

Содержимое вложенного диска

Содержимое диска Autocom 2015.3

ОБД2 кабель, тоже стандартный для всех клонов автокома, но качество пластика уже немного ниже, нет он не воняет и не крошится, но в глаза сразу бросается

ОБД2 кабель
ОБД2 кабель

Даже подсветка на кабеле работает немного тускнее чем на более дорогих образцах, и кнопка включения подсветки срабатывает как-то по другому, но тем не менее все работает как и положено

ОБД2 кабель подсветка
ОБД2 кабель подсветка

УСБ кабель обычный, и ни чем не примечательный.

Сам сканер имеет металлический корпус, окрашенный в гламурный цвет, по краям корпуса расположены резиновые наболдажники, резина нормальная, но немного, совсем чуточку – воняет Китаем. Еще у продавца на картинке был нарисован крючек который крепится к этим резинкам, видимо для удобства хранения и эксплуатации, но видать в подвале не доукомплектовали, короче крючка у меня не оказалось

MultiDiag pro plus внешний вид

Больше фото
MultiDiag pro plus вид спереди

MultiDiag pro plus вид сзади

MultiDiag pro plus вид снизу

MultiDiag pro plus еще один вид снизу

На борту прибора есть что-то вроде защитной наклейки, так наклейка уже была порвана, таможенники шарились не иначе, не могли же Китайцы так прислать =)

MultiDiag pro plus поврежденная защитная наклейка

Как и любую вещь из Китая на котором есть болтики прибор лучше перед включением разобрать и посмотреть есть ли там что внутри. Для этого нужно снять резинки, сидят он давольно таки хорошо, не сваливаются и не болтаются, так что чтобы снять нужно приложить небольшое усилие. На одной из резинок даже нарисована дата изготовления устройства

MultiDiag pro plus выбитая дата производства

Больше фото
MultiDiag pro plus без одной резинки

MultiDiag pro plus без резинок

Если снять резинки, то можно заметить что наклейка на приборе наклеена внахлест на торцевые крышки, и к тому же немного криво, но резинки это все умело маскируют

MultiDiag pro plus криво приклеенная наклейка

Резинки сняты, теперь нужно открутить болтики

MultiDiag pro plus готовим к разборке

Снимаем болтики и видим чудо Китайской инженерной мысли, чтобы плата не болталась внутри корпуса, по салазкам вверх-вниз и не дребезжала, они не придумали ни чего лучше чем положить кусок белого поролона

Китайский лайфхак

Еще что бросилось сразу в глаза, все клоны автокомов имеют 4 светодиодных индикатора работы, на этом тоже на плате 4, но в корпусе просверлены отверстия только для двух

Не хватает отверстий
MultiDiag pro plus индикация работы

MultiDiag pro plus отверстия для индикации работы

Надо сказать что корпус довольно качественно сделан, зазоры практически отсутствуют

Фотографии корпуса
MultiDiag pro plus корпус

MultiDiag pro plus корпус

MultiDiag pro plus корпус

MultiDiag pro plus корпус

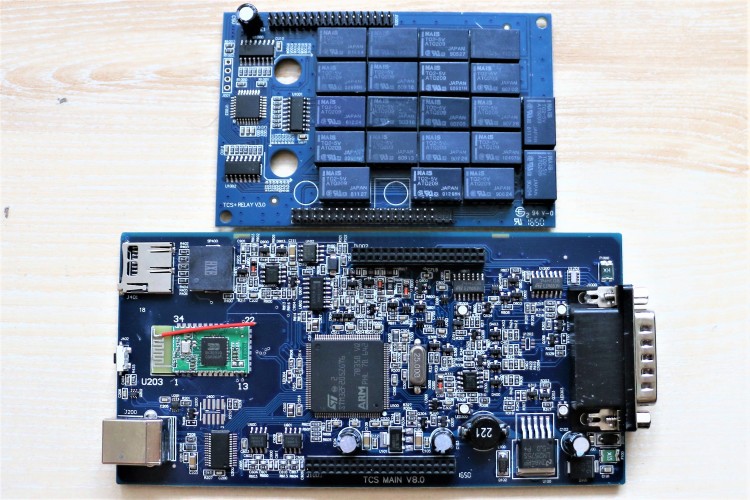

Что касается внутренностей, стандартная двухплатная конструкция, но вот ревизия главной платы уже шагнула далеко вперед, версия ревизии аж 8.0

TCS CDP v8.0

Качество сборки надо сказать на порядок выше чем я ожидал увидеть, примечательно что Китайцы перестали «сдирать» маркировку с контроллеров и микросхем, хотя один контроллер они всё таки попытались замаскировать

Фотографии главной платы и платы реле

Но Китайцы не были бы Китайцами если б и здесь не наделали косяков, во первых на релейной плате просто кишат «сопли», с первого взгляда они ни чего не замыкают, но на всякий случай лучше соскоблить их обычной зубной щеткой

Сопли на плате реле
MultiDiag pro plus кривая пайка

MultiDiag pro plus кривая пайка

MultiDiag pro plus кривая пайка

MultiDiag pro plus кривая пайка

Во вторых на главной плате плате видны следы скобления паяльника кривыми Китайскими рученками в районе подключения юсб и нераспаянного блютуз модуля, что они там пытались сделать — непонятно

Непонятные следы паяльника на главной плате
MultiDiag pro plus кривая пайка

MultiDiag pro plus кривая пайка

MultiDiag pro plus кривая пайка

MultiDiag pro plus кривая пайка

Пока устройство было разобрано я подключил его к источнику питания, чтобы проверить все ли диоды работают, ведь отверстий то в корпусе всего 2 а диодов 4, и из-за невнимательности и проводов одинакового цвета я сразу перепутал полярность, думал уже всё, кабздец, теперь надо микруху питания покупать, паять, но нет, перевоткнул питание и это чудо заработало, правда не пропищало ни какого приветствия, хотя бьюзер есть, видимо зависит от прошивки

MultiDiag pro plus работает от источника питания

Тестировал прибор на версии автокома 2014.3.2, по умолчанию был прошит 1513, прошивка успешно обновилась до версии 1612. При тестировании ничего необычного не заметил, ни хуже и не лучше всех остальных Китайских клонов. Кому интересно: ссылка на этот клон автокома, в принципе можно брать, можно хорошенько сэкономить.

Плюсы:
— Самая низкая стоимость
Минусы:
— Сопли на плате реле
— Непонятные следы паяльника на главной плате
